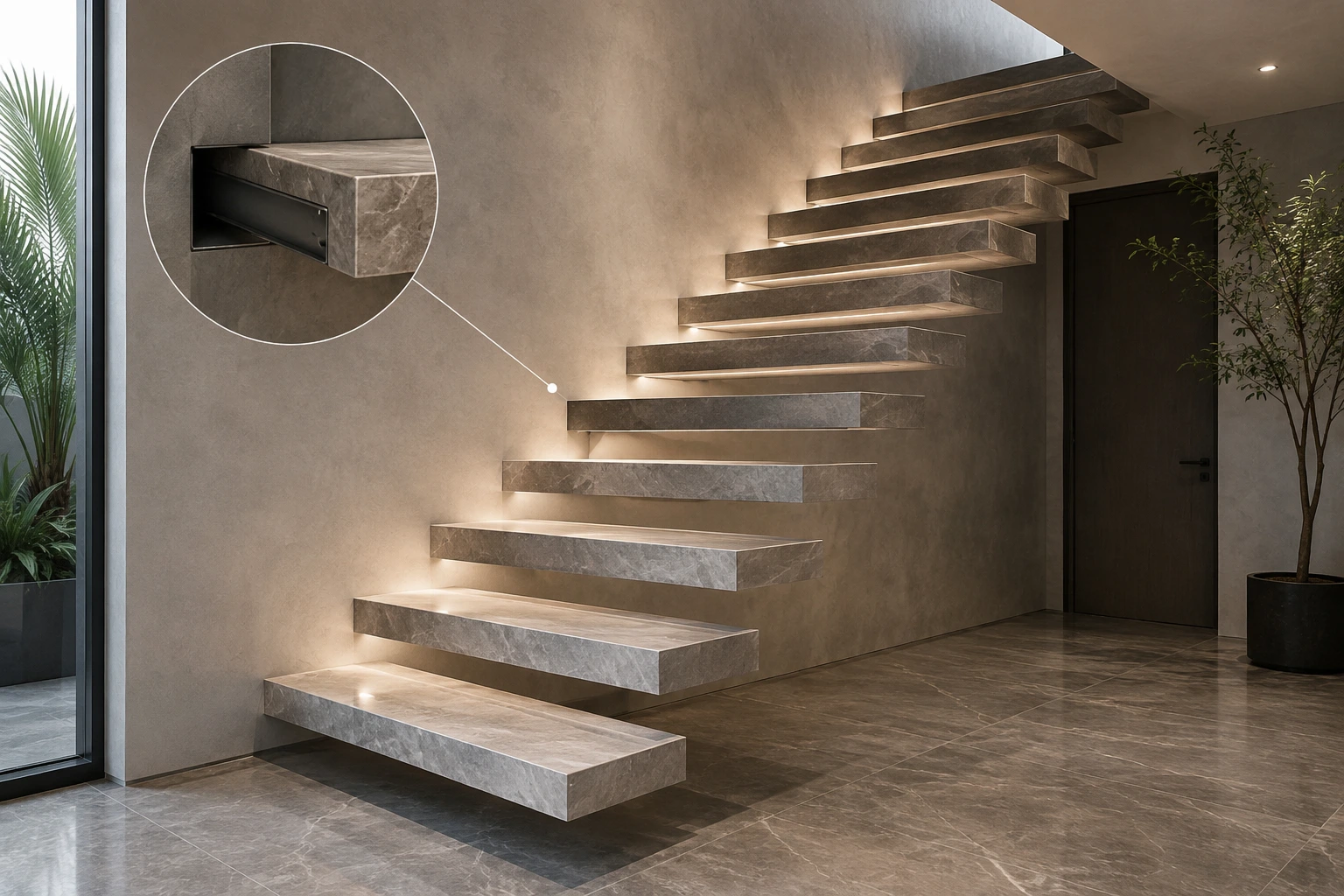

پله معلق یکی از شاخص ترین عناصر معماری مدرن است که با حذف تکیه گاه های قابل مشاهده ظاهری سبک و شناور ایجاد میکند اما پشت این ظاهر ساده مجموعه ای از اجزای سازه ای، اتصالات و جزئیات اجرایی قرار دارد که وظیفه انتقال ایمن بار را بر عهده دارند.

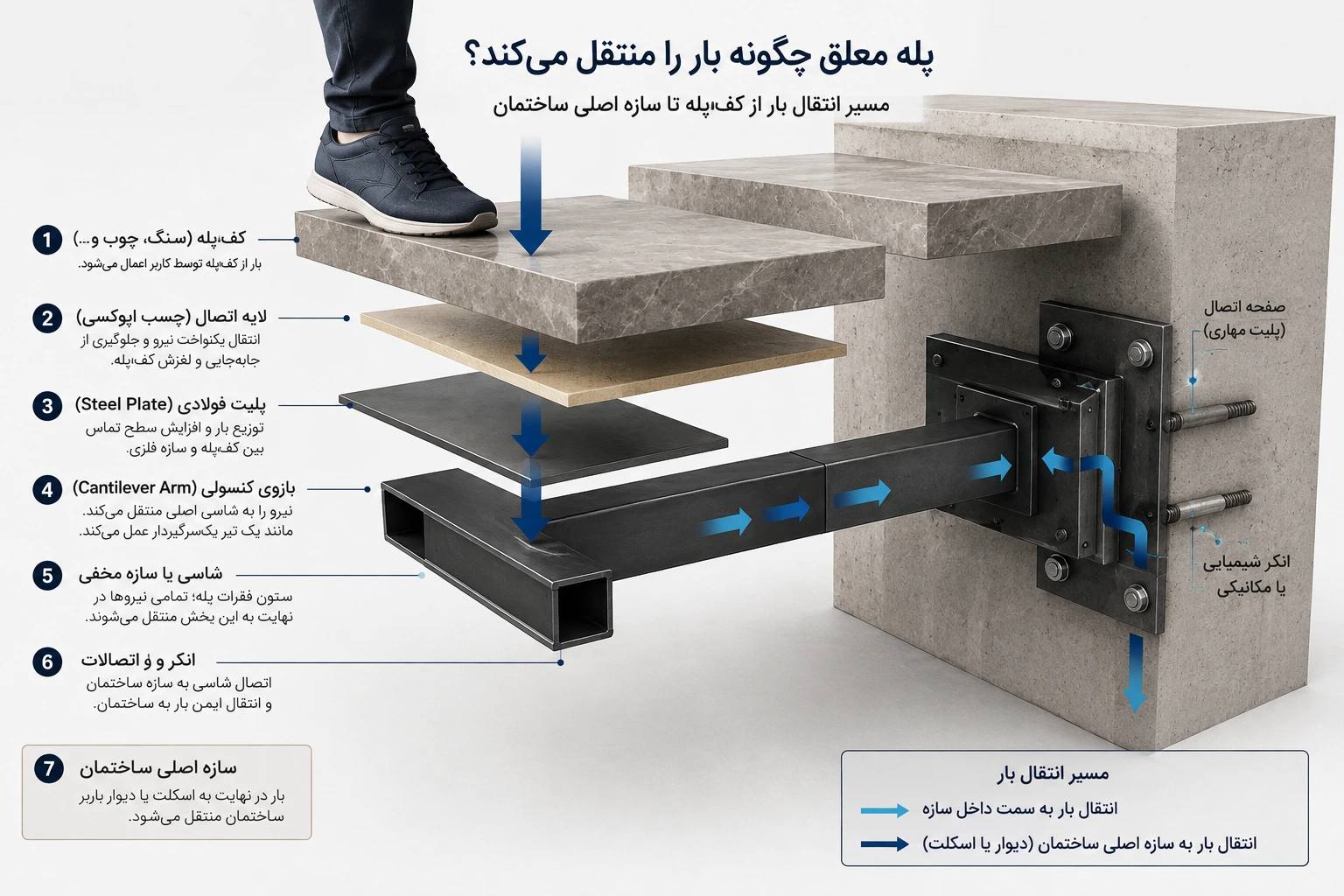

شناخت نحوه عملکرد پله معلق اجزای تشکیل دهنده آن و مسیر انتقال نیرو پیش نیاز طراحی و اجرای صحیح این نوع پله است بهخصوص زمانی که قرار است کف پله با سنگ اجرا شود و اتصال آن به سازه فلزی نیازمند دقت بیشتری باشد. در ادامه از ساختار سازه ای و مراحل ساخت شاسی فلزی تا نحوه نصب سنگ و انتخاب چسب اپوکسی مناسب بخش های مختلف اجرای یک پله معلق را بررسی میکنیم.
پله معلق چیست؟
پله معلق (Floating Stair) نوعی راه پله مدرن است که در نگاه اول بدون هیچ تکیه گاه قابل مشاهده ای در فضا معلق به نظر میرسد. حذف اجزای قابل مشاهده مانند شمشیری های سنتی یا پایه های زیر پله باعث ایجاد این خطای دید و ظاهر مینیمال میشود.
به بیان ساده آنچه پله معلق را از سایر انواع پله متمایز میکند نوع انتقال بار و نحوه پنهان کردن سازه نگهدارنده است، نه صرفا شکل ظاهری آن.

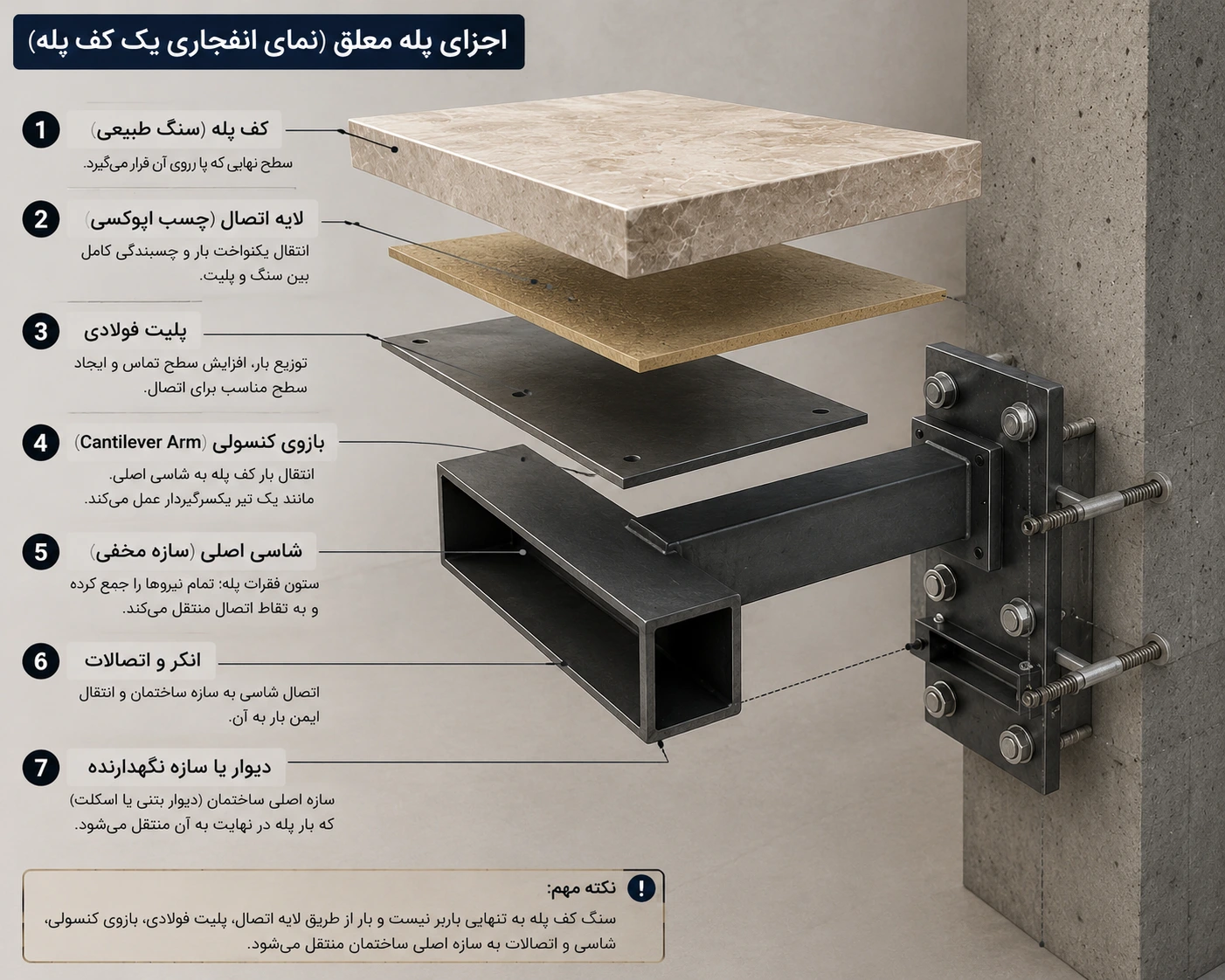

پله معلق از چه اجزایی تشکیل شده است؟
ظاهر ساده و مینیمال پله معلق ممکن است این تصور را ایجاد کند که تنها از چند کف پله تشکیل شده است، اما در واقع این سیستم از مجموعه ای از قطعات سازه ای و اجرایی تشکیل میشود که هر کدام نقش مشخصی در تحمل بار، انتقال نیرو و افزایش ایمنی دارند.
۱. کف پله
تنها قسمت اصلی پله هاست که کاملا در معرض دید قرار دارد و بسته به طراحی پروژه کف پله میتواند از متریال های مختلفی ساخته شود از جمله
- سنگ طبیعی (گرانیت، مرمریت، تراورتن)
- چوب طبیعی
- پرسلان
- شیشه سکوریت چندلایه
- فلز
هر متریال ویژگی های متفاوتی از نظر وزن، مقاومت خمشی، دوام، ظاهر و روش نصب دارد. برای مثال سنگ طبیعی به دلیل وزن بالا نیازمند طراحی دقیق تر سازه و انتخاب روش اتصال مناسب است در حالی که چوب وزن کمتری دارد اما ممکن است در برابر رطوبت یا تغییرات دما نیاز به مراقبت بیشتری داشته باشد.
۲. لایه اتصال (حلقهای که معمولا دیده نمیشود)
بین کف پله و سازه فلزی یک لایه اتصال قرار دارد که وظیفه آن انتقال یکنواخت نیرو و جلوگیری از جابه جایی کف پله است.
بسته به نوع طراحی این اتصال میتواند به یکی از روشهای زیر انجام شود:
- چسب اپوکسی
- اتصالات مکانیکی مانند پیچ و بولت
- ترکیبی از چسب و اتصالات مکانیکی
در پروژه هایی که کف پله سنگی استفاده میشود کیفیت این لایه اهمیت زیادی دارد زیرا علاوه بر تحمل بار باید در برابر لرزش، تغییرات دمایی و تنش های ناشی از استفاده روزمره نیز عملکرد پایداری داشته باشد.
۳. پلیت فولادی (Steel Plate)
پلیت فولادی صفحه ای فلزی است که کف پله روی آن قرار میگیرد و نقش واسطه بین پوشش نهایی و سازه اصلی را بر عهده دارد.
وظایف اصلی پلیت عبارتند از:
- توزیع یکنواخت بار
- افزایش سطح تماس کفپله
- جلوگیری از تمرکز تنش
- ایجاد سطح مناسب برای نصب متریال نهایی
۴. بازوی کنسولی (Cantilever Arm)
بازوی کنسولی مهمترین عضو باربر در بسیاری از پله های معلق است این قطعه از داخل دیوار یا شاسی خارج شده و کف پله روی آن قرار میگیرد. هر بازو مانند یک تیر یکسرگیر دار عمل میکند یعنی یک سمت آن کاملا در سازه مهار شده و سمت دیگر آزاد است.
در هنگام طراحی عواملی مانند طول کنسول، میزان خمش، بار زنده، بار مرده و میزان تغییر شکل مجاز باید محاسبه شوند تا هنگام استفاده پله دچار لرزش یا افتادگی نشود.
۵. شاسی یا سازه مخفی
شاسی ستون فقرات پله معلق محسوب میشود تمام نیرو های وارد شده از کف پله ها در نهایت به این بخش منتقل میشوند. شاسی معمولا از پروفیل ها یا مقاطع فولادی ساخته میشود و داخل دیوار، باکس فلزی یا سازه ساختمان پنهان میشود به همین دلیل در نمای نهایی دیده نمیشود.
۶. بولت ها و انکرها
برای اینکه شاسی به سازه ساختمان متصل شود از انواع بولت و انکر استفاده میشود نوع اتصال به شرایط پروژه بستگی دارد. برای مثال
- در سازههای بتنی معمولا از انکرهای مکانیکی یا شیمیایی استفاده میشود.
- در سازه های فلزی اتصال اغلب با جوش یا پیچ های سازه ای انجام میشود
کیفیت این اتصالات نقش مستقیمی در انتقال ایمن بار به ساختمان دارد و اجرای نادرست آن میتواند کل عملکرد پله را تحت تاثیر قرار دهد
۷. دیوار یا سازه نگهدارنده
برخلاف تصور رایج همه دیوار ها برای اجرای پله معلق مناسب نیستند . اگر بازوی کنسولی مستقیما به دیوار متصل شود آن دیوار باید توانایی تحمل نیروهای خمشی و برشی ایجاد شده را داشته باشد. به همین دلیل معمولا دیوارهای بتنی یا دیوارهایی که بخشی از سیستم باربر ساختمان هستند، گزینه مناسب تری محسوب میشوند.
در پروژه هایی که دیوار موجود ظرفیت کافی ندارد ابتدا یک شاسی مستقل فلزی طراحی و اجرا میشود تا بار پله مستقیما به اسکلت ساختمان منتقل شود.
۸. اجزای جانبی پله معلق
علاوه بر اجزای اصلی برخی قطعات نیز بسته به طراحی پروژه به پله اضافه میشوند که اگرچه در تحمل بار نقش اصلی ندارند اما بر ایمنی زیبایی و تجربه استفاده تاثیر زیادی میگذارند
این اجزا شامل موارد زیر هستند
- نرده شیشه ای یا فلزی
- دستگیره
- نورپردازی LED زیر کف پله
- پروفیل های پوششی
- درپوش ها و قطعات تزئینی
مراحل ساخت سازه فلزی پله معلق
ساخت سازه فلزی پله معلق را نمیتوان با برش چند پروفیل و جوش دادن آنها به یکدیگر خلاصه کرد. سازه باید از ابتدا متناسب با هندسه پله، محل اتصال به ساختمان، نوع کف پله، عرض پله و سیستم نرده طراحی شود.
ترتیب کلی ساخت سازه فلزی را میتوان به این شکل در نظر گرفت :
- بررسی ساختمان
- اندازه گیری
- طراحی سازه
- تهیه نقشه اجرایی
- ساخت قطعات
- مونتاژ و جوشکاری
- کنترل کیفیت
- آماده سازی سطح
- نصب و مهاربندی در محل
بررسی شرایط ساختمان و محل اجرای پله
قبل از ساخت حتی یک قطعه فلزی باید مشخص شود سازه پله قرار است بار خود را به کدام قسمت ساختمان منتقل کند. این موضوع در پله های معلق اهمیت ویژه ای دارد زیرا ظاهر پله ممکن است بسیار سبک باشد اما بار آن باید از یک مسیر سازه ای مطمئن به ساختمان منتقل شود.
در این مرحله مواردی مانند موارد زیر بررسی میشوند:
- ارتفاع کف تا کف طبقات
- طول و عرض فضای موجود
- محل بازشو سقف
- عرض مورد نظر پله
- محل پاگردها
- وضعیت کف و سقف
- جنس و ظرفیت دیوارهای محل اتصال
- محل تیرها یا اجزای سازه ای موجود
- مسیر عبور تاسیسات
- شرایط ساختمان در حال ساخت یا ساختمان موجود
اندازهگیری دقیق و تعیین هندسه پله
پس از بررسی محل ابعاد واقعی پروژه برداشت میشود. ارتفاع کف تا کف و فضای در دسترس مستقیما روی تعداد پلهها، ارتفاع هر رایزر، عمق کف پله و شیب کلی راه پله تاثیر میگذارند.
برای مثال اگر پس از ساخت شاسی مشخص شود ضخامت نهایی کف سازی با چیزی که در نقشه اولیه در نظر گرفته شده متفاوت است ارتفاع اولین یا آخرین پله میتواند تغییر کند. به همین دلیل اندازهگیری باید بر اساس ترازهای نهایی پروژه انجام شود نه صرفا ابعاد خام سازه .
مثال واقعی: محاسبه ارتفاع رایزر در یک پله معلق :
فرض کنید ارتفاع کف تمامشده طبقه پایین تا کف تمامشده طبقه بالا ۳۰۰ سانتیمتر است. ابتدا باید تعداد رایزرها مشخص شود. اگر برای این پروژه ۱۷ رایزر در نظر گرفته شود، ارتفاع هر رایزر از تقسیم ارتفاع کل طبقات بر تعداد رایزرها به دست میآید:
۳۰۰ ÷ ۱۷ = ۱۷٫۶ سانتیمتر
بنابراین ارتفاع هر رایزر حدود ۱۷٫۶ سانتیمتر خواهد بود.
در اینجا منظور از رایزر خود یک قطعه عمودی نیست در پله معلق معمولا فضای بین کف پله ها باز است. رایزر در اینجا به فاصله عمودی بین دو کف پله متوالی گفته میشود.
برای مثال اگر سطح کف اولین پله در ارتفاع ۱۷٫۶ سانتیمتری قرار داشته باشد سطح کف پله دوم در ارتفاع ۳۵٫۲ سانتیمتری، پله سوم در ارتفاع ۵۲٫۸ سانتیمتری و به همین ترتیب قرار میگیرد تا در نهایت به تراز طبقه بالا برسیم.
این محاسبه باید بر اساس ترازهای نهایی کف سازی انجام شود زیرا ضخامت سنگ، چسب، کف سازی و سایر لایه های نهایی میتوانند ارتفاع واقعی هر پله را تغییر دهند. به همین دلیل قبل از ساخت شاسی فلزی پله معلق تعداد رایزرها و ارتفاع دقیق آنها باید در نقشه اجرایی مشخص و با تراز نهایی پروژه کنترل شود.
انتخاب سیستم سازه ای
در این مرحله مشخص میشود بار کف پله ها از چه مسیری به ساختمان منتقل خواهد شد. پله معلق میتواند با سیستم هایی مانند موارد زیر اجرا شود:
- شاسی مرکزی یا Mono Stringer
- دو شاسی فلزی
- بازوهای کنسولی
- براکت های مخفی متصل به دیوار
- شاسی فلزی سفارشی
طراحی و تهیه نقشه اجرایی
بعد از تعیین سیستم ایده معماری به نقشه ای تبدیل میشود که قابلیت ساخت داشته باشد.
نقشههای اجرایی باید حداقل تکلیف مواردی مانند این ها را مشخص کنند:
- تعداد و موقعیت کفپلهها
- ابعاد کلی شاسی
- محل بازوهای نگهدارنده
- محل اتصال شاسی به ساختمان
- پلیت ها و صفحات اتصال
- محل پیچ ها و انکرها
- جزئیات جوشکاری
- محل اتصال کف پله
- محل اتصال نرده
- ترازها و ابعاد نهایی
برش و آمادهسازی قطعات فولادی
پس از تایید نقشه ها قطعات مورد نیاز طبق ابعاد طراحی شده برش داده میشوند.
بسته به نوع سیستم ممکن است قطعات شامل موارد زیر باشند:
- پروفیل های اصلی شاسی
- بازوهای کنسولی
- صفحات اتصال
- پلیت های کفپله
- صفحات تقویتی
- صفحات انتهایی
- قطعات مربوط به پاگرد
دقت این مرحله اهمیت زیادی دارد زیرا خطای ابعادی در چند قطعه میتواند هنگام مونتاژ باعث ایجاد اختلاف تراز یا تغییر زاویه شاسی شود.
مونتاژ اولیه و تثبیت قطعات
قطعات برش خورده ابتدا مطابق نقشه در کنار یکدیگر قرار میگیرند تا هندسه کلی سازه کنترل شود.
در این مرحله باید مواردی مانند:
- طول شاسی
- زاویه ها
- محل بازوها
- فاصله کف پله ها
- هم راستایی قطعات
- محل صفحات اتصال
کنترل شوند. این مرحله فرصتی است برای اصلاح خطاهایی که هنوز وارد مرحله جوش نهایی نشده اند انجام کنترل ابعادی قبل از جوشکاری کامل از انتقال خطای ساخت به محل پروژه جلوگیری میکند.
جوشکاری سازه
پس از تایید مونتاژ قطعات به یکدیگر جوش داده میشوند. کیفیت جوش فقط به ظاهر خط جوش محدود نمیشود. نوع اتصال، اندازه و طول جوش، آماده سازی سطوح و ترتیب اجرای جوشکاری باید مطابق طراحی سازه و مشخصات ساخت تعیین شود.
در سازه هایی که بازو های کنسولی به شاسی متصل میشوند کیفیت اتصال اهمیت ویژه ای دارد زیرا نیروهای وارد شده به کف پله باید از همین مسیر به شاسی و سپس به نقاط اتصال ساختمان منتقل شوند.
کنترل ابعادی و کنترل کیفیت سازه
بعد از ساخت، سازه باید قبل از انتقال به پروژه کنترل شود.
مواردی مانند موارد زیر اهمیت دارند:
- طول و عرض کلی
- زاویه شاسی
- موقعیت بازوها
- فاصله و تراز محل کف پله ها
- ابعاد پلیت های اتصال
- کیفیت ظاهری و اجرایی جوش ها
- تاب برداشتگی یا تغییر شکل
- محل سوراخ ها و اتصالات
هدف این کنترل فقط اطمینان از اینکه سازه ساخته شده نیست بلکه باید بررسی شود آیا سازه ساختهشده دقیقا با نقشه اجرایی مطابقت دارد یا خیر.
آمادهسازی و پوشش سطح فلز
پس از تکمیل ساخت و کنترل سطح فلز برای پوشش نهایی آماده میشود. بسته به سیستم پوشش انتخابی این مرحله میتواند شامل تمیزکاری، آماده سازی سطح، اجرای پوشش ضد خوردگی و سپس رنگ یا پوشش نهایی باشد.
اگر قرار است بخشهایی از سازه در پشت سنگ یا داخل دیوار پنهان شوند انتخاب سیستم محافظت در برابر خوردگی اهمیت بیشتری پیدا میکند زیرا دسترسی به این قسمتها پس از اتمام پروژه بسیار محدود خواهد بود.
انتقال و نصب سازه در محل
پس از آماده شدن سازه نوبت به انتقال آن به ساختمان و اتصال به نقاط سازه ای پیش بینیشده میرسد. در این مرحله ابتدا محل های اتصال با نقشه تطبیق داده میشوند و سپس شاسی با استفاده از روش اتصال طراحیشده در محل خود تثبیت میشود.
نوع اتصال میتواند متناسب با ساختمان و طراحی شامل مواردی مانند:
- اتصال پیچ و مهره ای
- انکرهای طراحیشده برای سازه موجود
- اتصال به صفحات مدفون
- جوش به سازه فلزی
- ترکیبی از روشهای فوق
کنترل نهایی قبل از نصب کفپله
یکی از مهمترین نقاط کنترل مرحله ای است که شاسی نصب شده اما هنوز کف پله نهایی روی آن قرار نگرفته است.
در این مرحله باید موارد زیر بررسی شوند:
- تراز بودن کفپلهها
- همراستایی بازوها
- فاصله عمودی پلهها
- عرض مسیر حرکت
- محل اتصال نرده
- استحکام و وضعیت اتصالات
اگر خطایی در این مرحله وجود داشته باشد اصلاح آن بسیار ساده تر از زمانی است که سنگ یا چوب روی سازه نصب شده باشد.
پس از تایید سازه پروژه وارد مرحله نصب کف پله میشود جایی که انتخاب متریال، روش اتصال و آماده سازی سطح نقش مستقیمی در دوام و کیفیت نهایی پله معلق خواهد داشت.

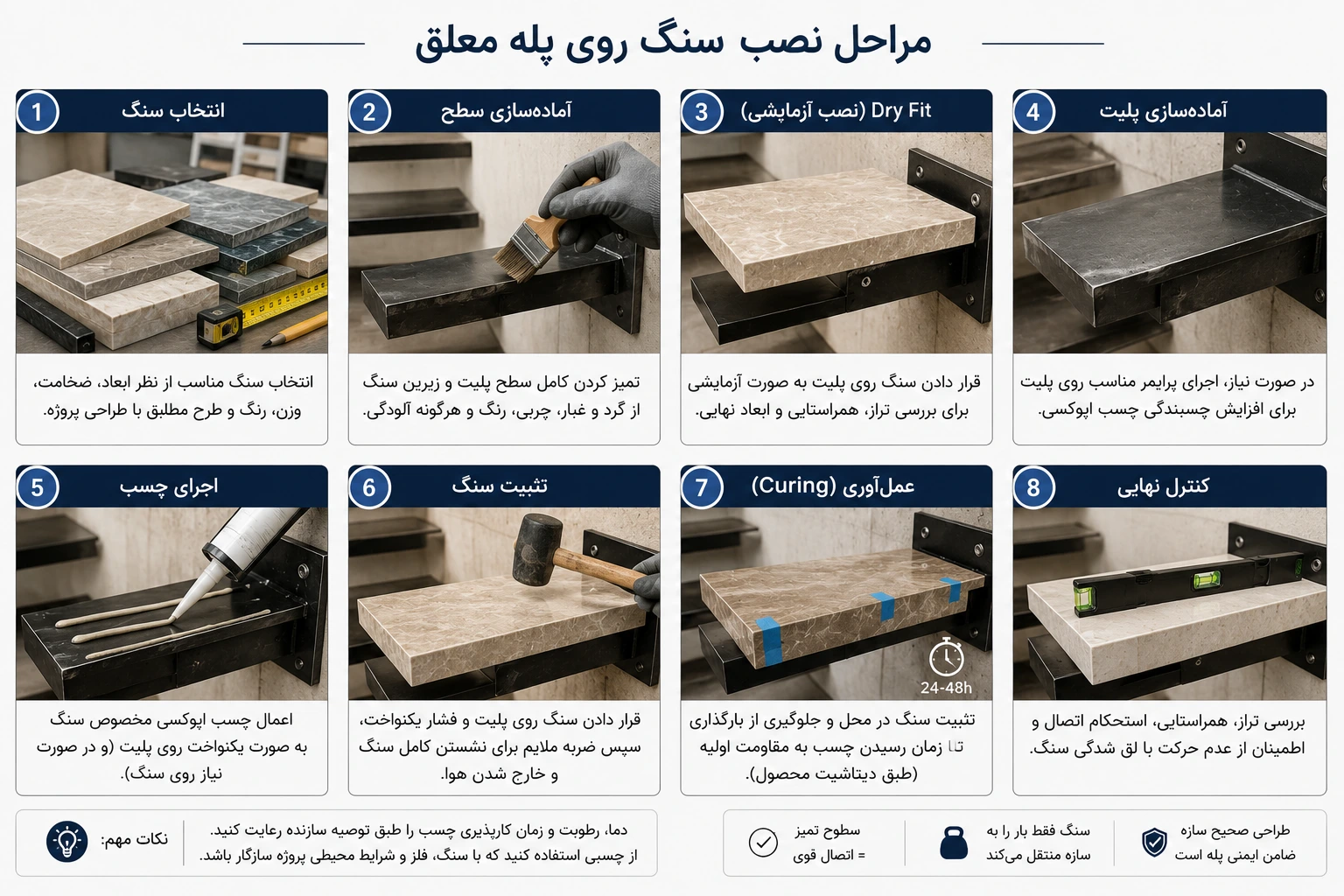

سنگ چگونه روی پله معلق نصب میشود؟
نصب سنگ روی پله معلق برخلاف یک پله معمولی فقط قرار دادن سنگ روی یک سطح فلزی نیست. در این سیستم کفپله باید به سازه زیرین متصل شود و در عین حال وزن خود بار وارد شده از طرف کاربر و تنش های ناشی از استفاده مداوم را تحمل کند. به همین دلیل نوع سنگ، ضخامت و ابعاد آن، طراحی تکیه گاه، روش اتصال و آماده سازی سطوح همگی باید در کنار یکدیگر بررسی شوند.
در پله های معلق سنگی معمولا سازه نگهدارنده در پشت یا زیر سنگ پنهان میشود تا از نمای جانبی کف پله مستقل و شناور به نظر برسد. در برخی سیستم ها هر کف پله بهصورت مستقل به دیوار یا سازه مخفی متصل میشود و در برخی دیگر سنگ روی بازوها یا پلیت های فلزی متصل به شاسی قرار میگیرد.
ساختار اتصال سنگ به سازه چگونه است؟
برای درک روش اجرا، میتوان اتصال یک کفپله سنگی را بهصورت چند لایه در نظر گرفت:
- سنگ کف پله
- لایه اتصال و تثبیت
- پلیت / براکت
- بازوی فولادی
- شاسی سازه ای
- دیوار / سازه ساختمان
در این ساختار سنگ به تنهایی وظیفه نگهداری پله را بر عهده ندارد. سازه فلزی یا سیستم نگهدارنده عضو اصلی باربر است و سنگ باید به گونه ای روی آن تثبیت شود که در اثر بارگذاری و استفاده روز مره دچار جا به جایی ترک یا جدا شدگی نشود.
مرحله اول: انتخاب و آمادهسازی سنگ
قبل از نصب سنگ باید بر اساس ابعاد کف پله، میزان بارگذاری، روش اتصال و شرایط پروژه انتخاب شود. صرفا زیبا بودن سنگ برای استفاده در یک پله معلق کافی نیست زیرا سنگ ماده ای نسبتا ترد است و رفتار آن در برابر خمش، کشش و برش با موادی مانند فولاد تفاوت دارد..
مرحله دوم: ساخت دقیق کفپلهها
پس از انتخاب سنگ هر کف پله مطابق نقشه و ابعاد نهایی ساخته میشود. در این مرحله باید محل هایی که قرار است با سازه یا اتصالات مخفی درگیر شوند نیز از قبل مشخص باشند.
در پروژههای دقیق بهتر است قطعات پیش از نصب نهایی خشکچینی (Dry Fit) شوند یعنی کف پله ها بدون اجرای اتصال نهایی در محل خود قرار بگیرند تا مواردی مانند اختلاف ابعاد، هم راستایی، فاصله ها و برخورد با سازه مشخص شود. این کار میتواند خطاهایی را که پس از چسباندن یا تثبیت سنگ بسیار دشوارتر اصلاح میشوند پیش از نصب نهایی آشکار کند.
مرحله سوم: کنترل و آمادهسازی سازه فلزی
پیش از قرار دادن سنگ، باید پلیت یا براکت فلزی کاملا با نقشه اجرایی تطبیق داده شود.
مرحله چهارم: ایجاد اتصال بین سنگ و سازه
پس از آماده شدن سطوح کف پله روی سیستم نگهدارنده قرار میگیرد و با روش اتصال طراحی شده تثبیت میشود.
در پروژه های مختلف میتوان از روش هایی مانند موارد زیر استفاده کرد:
- اتصال چسبی
- اتصال مکانیکی
- انکر یا پین مخفی
- تقویت داخلی سنگ
- یا ترکیبی از این روشها
مرحله پنجم: استفاده از چسب جایی که انتخاب محصول اهمیت پیدا میکند
اگر طراحی پروژه از اتصال چسبی استفاده کند چسب تنها یک ماده برای «چسباندن سنگ» نیست بلکه باید به عنوان بخشی از سیستم اتصال بررسی شود.
در این حالت، سه سطح باید به درستی با یکدیگر هماهنگ شوند:
سنگ
↓
چسب
↓
فلز / پلیت
برای عملکرد مناسب اتصال مواردی مانند جنس سنگ، جنس فلز، وضعیت سطح، میزان زبری، تمیزی، ضخامت لایه چسب، زمان کارپذیری، شرایط محیطی و زمان لازم برای رسیدن به استحکام مورد نظر باید طبق مشخصات محصول و طراحی اتصال کنترل شوند.
منابع تخصصی از چسب های اپوکسی یا اتصالات مکانیکی برای اتصال یا مهار اجزای سنگی نام میبرند
مرحله ششم: تثبیت سنگ تا رسیدن اتصال به شرایط نهایی
یکی از اشتباهات اجرایی این است که بلافاصله پس از نصب بارگذاری روی کف پله انجام شود.
اگر سیستم اتصال به چسب اپوکسی مورد نظر باشد باید زمان لازم برای رسیدن چسب به شرایط بارگذاری مطابق دیتاشیت محصول رعایت شود. این زمان به نوع چسب، دما، رطوبت، ضخامت لایه و شرایط پروژه وابسته است.
بنابراین «خشک شدن سطح چسب» لزوما به معنی آماده بودن اتصال برای بارگذاری کامل نیست.
مرحله هفتم: کنترل نهایی هر کفپله
پس از نصب، هر پله باید از نظر ظاهری و اجرایی کنترل شود.
موارد مهم شامل:
تراز کف پله
نباید اختلاف ارتفاع غیرقابل قبول بین پله ها وجود داشته باشد.
همراستایی
لبه های کف پله ها باید در مسیر حرکت منظم و هماهنگ باشند.
پایداری
کف پله نباید در اثر استفاده عادی حرکت لق یا دچار صدای غیر عادی شود.
وضعیت سنگ
ترک، لبپریدگی یا آسیب ناشی از نصب باید بررسی شود.
باید اطمینان حاصل شود که اتصال دقیقا مطابق سیستم طراحی شده اجرا شده و هیچ نقطه ای صرفا با تکیه بر اصطکاک یا وزن خود سنگ رها نشده است.
یک نکته مهم درباره «چسباندن سنگ» : نباید تصور کرد که با انتخاب یک چسب بسیار قوی میتوان هر سنگی را روی هر سازهای نصب کرد.
مثلا اگر پلیت فلزی تاب داشته باشد ، سطح اتصال آلوده باشد، سنگ برای دهانه موردنظر مناسب نباشد یا سازه زیرین ظرفیت کافی نداشته باشد، افزایش مقاومت چسب مشکل اصلی را برطرف نمیکند.
اتصال موفق حاصل ترکیب صحیح چهار عامل است:
طراحی سازه
+
انتخاب صحیح سنگ
+
آماده سازی سطوح
+
سیستم اتصال مناسب
به همین دلیل، قبل از انتخاب چسب باید ابتدا مشخص شود که بار چگونه از سنگ به سازه و از سازه به ساختمان منتقل میشود.
چرا از اپوکسی برای اتصال سنگ به سازه فلزی پله معلق استفاده میشود؟
در پله معلق اتصال سنگ به سازه فلزی یکی از حساسترین بخش های اجراست زیرا کف پله علاوه بر وزن خود در معرض بارهای مکرر ضربه و لرزش ناشی از رفت و آمد قرار دارد. به همین دلیل انتخاب چسب نباید صرفا بر اساس «قدرت چسبندگی» انجام شود بلکه باید مقاومت اتصال، سازگاری با سنگ و فلز، دوام، رفتار در برابر لرزش و شرایط محیطی نیز در نظر گرفته شود.
چسب های اپوکسی در پروژه های سنگی و معماری به دلیل ایجاد اتصال با استحکام بالا، دوام مناسب و قابلیت اتصال سنگ به زیرلایه های مختلف از گزینه های مهم برای این نوع کاربرد محسوب میشوند.
البته یک نکته مهم وجود دارد: اپوکسی را نمیتوان بدون توجه به طراحی سازه نوع سنگ و مشخصات محصول بهصورت مطلق «بهترین» گزینه برای تمام پله های معلق دانست. انتخاب چسب باید بر اساس سیستم اتصال و دیتاشیت محصول انجام شود. حتی محصولات اپوکسی تخصصی نیز برای کاربردهای مشخص، ضخامت مشخص و زیرلایه های مشخص طراحی شدهاند. برای مثال مگاپوکسی pm یک اپوکسی دوجزئی مخصوص اتصال نقطه ای سنگ و سرامیک است و سازگاری آن با زیرلایه هایی مانند فولاد، بتن و مصالح بنایی اعلام شده است.
مقاومت اتصال بالا
مهمترین مزیت اپوکسی توانایی ایجاد اتصال مستحکم بین سطوح مختلف است. اپوکسی های تخصصی سنگ میتوانند برای اتصال سنگ به فلز، بتن یا سایر قطعات سنگی طراحی شوند و در برابر بار و تنش های مکانیکی عملکرد مناسبی داشته باشند.
این ویژگی در پله معلق اهمیت بیشتری پیدا میکند چون اتصال میان سنگ و پلیت فلزی باید بتواند نیرو را از کف پله به سازه منتقل کند.
اتصال مناسب بین سنگ و فلز
یکی از چالش های اجرای پله معلق اتصال دو ماده کاملا متفاوت است سنگ و فولاد. برخی چسب اپوکسی های تخصصی سنگ دقیقا برای چنین کاربرد هایی تولید شدهاند. برای نمونه سازنده چسب مگاپوکسی pm قابلیت اتصال به فلز را برای این محصول اعلام کرده و فولاد را نیز در فهرست زیرلایه های مناسب آن قرار داده است.
این ویژگی باعث میشود بتوان پلیت یا براکت فلزی را تا حد زیادی از دید پنهان کرد و بدون استفاده از اتصالاتی که ظاهر سنگ را مختل میکنند، یک اتصال تمیز ایجاد کرد.
مقاومت در برابر لرزش و ضربه
پله برخلاف یک قطعه دکوراتیو ثابت بهصورت مداوم تحت بارگذاری قرار میگیرد. هر بار قدم گذاشتن روی کفپله میتواند نیرویی دینامیکی ایجاد کند.
اپوکسی های تخصصی میتوانند برای مقاومت در برابر ضربه و لرزش طراحی شوند. برای مثال، مگاتایت s مقاومت در برابر شوک و لرزش را بهعنوان یکی از ویژگیهای محصول خود اعلام میکند.
این ویژگی به خصوص در پله های کنسولی اهمیت دارد زیرا هرگونه حرکت یا لرزش در سیستم اتصال میتواند به مرور زمان به جداشدگی، ایجاد صدا یا آسیب به سنگ منجر شود.
دوام اتصال
هدف از استفاده از اپوکسی در پله معلق ایجاد یک اتصال موقت نیست. اتصال باید در طول دوره بهرهبرداری ساختمان پایدار باقی بماند.
برخی اپوکسی های تخصصی سنگ برای ایجاد اتصال دائمی طراحی شده اند و در برابر شرایط محیطی و فرسایش طولانی مدت مقاومت بالایی دارند. برای نمونه برای چسب مگاپوکسی pm اتصال دائمی و عدم تخریب در طول زمان را بهعنوان یکی از ویژگیهای محصول اعلام کرده است.
البته دوام واقعی اتصال به عواملی مانند آماده سازی سطح، انتخاب صحیح محصول، نسبت اختلاط، دمای اجرا و رعایت زمان عملآوری وابسته است. بنابراین نمیتوان صرفا با نام «اپوکسی» دوام یکسانی را برای تمام محصولات تضمین کرد.
مقاومت در برابر رطوبت و مواد شیمیایی
پله ممکن است در معرض رطوبت ناشی از شست وشو تغییرات محیطی یا شرایط فضای بیرونی قرار گیرد. اپوکسیها به طور کلی مقاومت مناسبی در برابر آب و بسیاری از مواد شیمیایی دارند و به همین دلیل در کاربردهای سنگی و محیط های مرطوب مورد استفاده قرار میگیرند.
این ویژگی برای پله های سنگی فضای داخلی و بهخصوص پروژه های خارجی اهمیت بیشتری پیدا میکند هرچند در فضای بیرونی باید مقاومت محصول در برابر شرایط محیطی دقیقا از دیتاشیت همان محصول بررسی شود.
عدم نیاز به اجرای لایه ضخیم ملات
در برخی سیستم های چسبی میتوان سنگ را با لایه ای نسبتا کنترل شده از چسب روی زیرلایه تثبیت کرد. این موضوع به حفظ ظاهر مینیمال پله و کاهش حجم مصالح زیر کف پله کمک میکند.
برای مثال چسب مگااستون یک محصول اپوکسی غیر لغزنده است که طبق مشخصات سازنده میتواند تا ۲۵ میلیمتر اعمال شود و برای اتصال نقطه ای سنگ طراحی شده است
حفظ ظاهر مینیمال پله
یکی از مهم ترین دلایل استفاده از اتصال چسبی در معماری مدرن امکان پنهان کردن اتصال است. اگر اتصال سنگ با قطعات فلزی یا پیچ های نمایان انجام شود ظاهر شناور پله ممکن است تحت تاثیر قرار بگیرد. در مقابل سیستم های چسبی میتوانند امکان ایجاد اتصال پنهان را فراهم کنند.
امکان استفاده در کنار تقویت سنگ
در برخی پروژهها مسئله فقط اتصال سنگ به سازه نیست خود سنگ نیز ممکن است به تقویت نیاز داشته باشد.
سنگ های نازک و شکننده یا دارای ترک های ریز ممکن است پیش از نصب با روش هایی مانند اپوکسی و مش فایبرگلاس تقویت شوند. منابع تخصصی اپوکسی این روش را برای افزایش استحکام و کاهش احتمال شکست سنگهای حساس گزارش کردهاند.
این راهنما بر پایه تجربه اجرایی و استانداردهای فنی تهیه شده است
این مقاله با تکیه بر تجربه اجرایی در ساخت و نصب پله های معلق و کف پله های سنگی و با در نظر گرفتن الزامات و استانداردهای فنی مرتبط تهیه شده است. در تدوین مراحل علاوه بر اصول طراحی و اجرای سازه نکاتی مانند نحوه انتقال بار، اتصال کف پله به سازه، آماده سازی سطوح، انتخاب و اجرای سیستم اتصال و چسب و همچنین کنترل نهایی نصب مورد توجه قرار گرفته است.
هدف این راهنما ارائه یک مسیر عملی و قابل استفاده برای اجرای صحیح پله معلق سنگی است با این حال جزئیات نهایی سازه و اتصالات باید متناسب با شرایط پروژه، مشخصات مصالح و محاسبات مهندس سازه تعیین و تایید شود.
